La resistividad eléctrica del suelo es una de las herramientas más útiles de la geofísica aplicada: permite “mirar” el subsuelo sin excavar ni perforar, obteniendo información clave sobre estratos, humedad, roca y condiciones eléctricas del terreno. En geotecnia ayuda a interpretar el sitio y reducir incertidumbre; en energía es fundamental para el diseño de puestas a tierra (parques solares, eólicos, ET, industria).
1) ¿Qué es la geofísica aplicada al suelo?

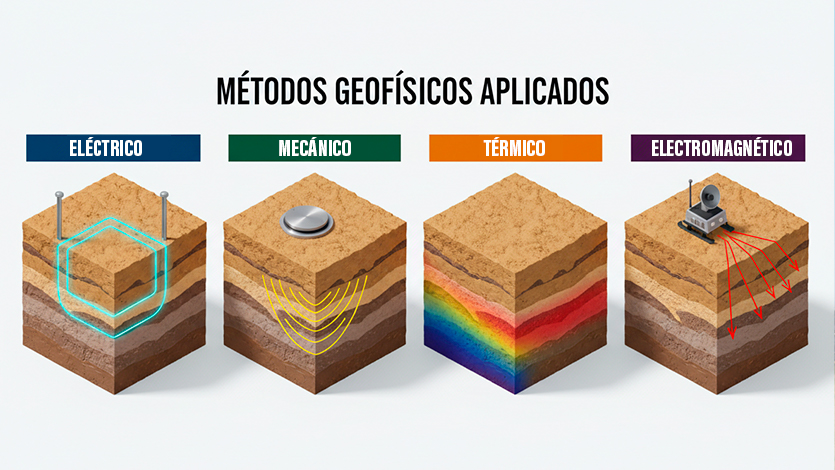

Permite investigar el subsuelo de forma indirecta. Según el método, la energía aplicada puede ser: Eléctrica (resistividad/conductividad), Mecánica (ondas sísmicas), Térmica (respuesta a temperatura) o Electromagnética (inducción, radar, etc.).
En simple: aplicamos energía, medimos la respuesta y con eso inferimos propiedades y estructuras internas.
Ventajas: es un método rápido, eficiente y económico, porque no exige exploración continua como perforaciones o SPT.
Clave: no reemplaza a los métodos tradicionales, los complementa para mejorar la interpretación y entender la continuidad lateral de los estratos.
2) ¿Qué medimos cuando hacemos resistividad eléctrica?
Hacemos circular corriente mediante electrodos y medimos la diferencia de potencial para obtener la resistividad aparente del subsuelo.

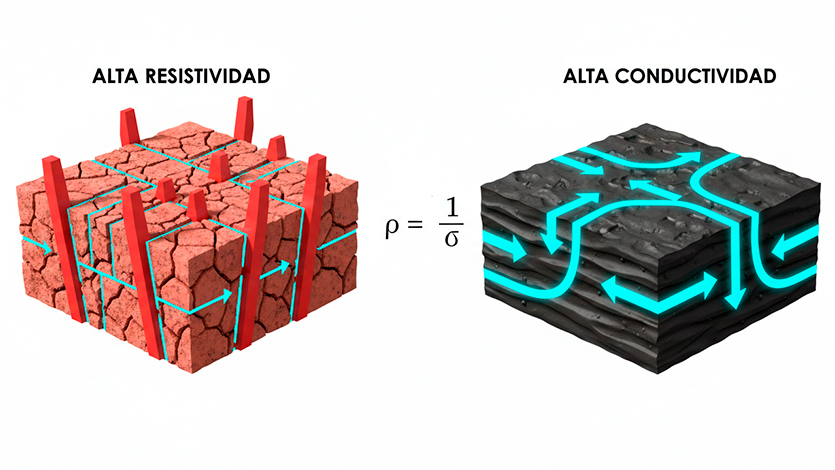

Resistividad (ρ)
“resistencia” del suelo a dejar pasar corriente.
Conductividad (σ)
capacidad del suelo para conducir corriente.
Son inversas: un suelo muy conductor ⇒ baja resistividad. Suelo muy resistivo ⇒ baja conductividad

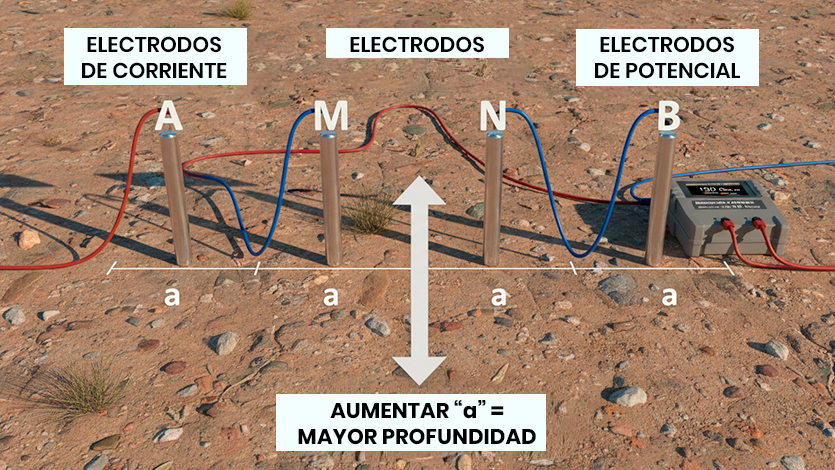

3) Método Wenner: el esquema más usado en campo
Hay distintos arreglos para medir resistividad, pero uno de los más utilizados en estudios de suelo es el método Wenner. Se colocan 4 electrodos alineados y equiespaciados: A – M – N – B.
- A y B: inyectan corriente (electrodos de corriente).
- M y N: miden voltaje (electrodos de potencial).
- Distancia "a": Todos separados por la misma distancia.
La idea central: si aumentamos el espaciamiento “a”, exploramos más profundo. En la práctica se empieza con distancias pequeñas (0,5 m o 1 m) y se amplía progresivamente (2 m, 3 m, 4 m…). Cada paso entrega un valor de resistividad aparente, con el que se arma una curva o perfil para interpretar cambios del subsuelo.
4) Profundidad de exploración: por qué “a” define cuánto vemos
La profundidad en resistividad no es un punto exacto, sino una zona de influencia: la corriente se dispersa y “promedia” un volumen de suelo. Aun así, como regla práctica: a mayor “a” ⇒ mayor profundidad investigada.
a = 2 a 20m
Cubre la estratigrafía somera y media en obra
civil.
Con líneas más largas, puede ampliarse a decenas de metros en estudios específicos.
5) Orientación y anisotropía: por qué medimos en dos direcciones
El subsuelo no siempre es igual en todas direcciones. Puede existir anisotropía (el terreno conduce mejor en una dirección que en otra) por paleocauces, estratos con rumbo marcado o fracturación preferencial en roca.
Por eso, en LabGeo recomendamos medir en direcciones ortogonales (N–S y E–W). Si las curvas difieren, es una señal de estructuras orientadas, lo que mejora la interpretación y evita errores por suponer un medio homogéneo.
6) Interpretación geotécnica: qué significa “más resistivo” o “más conductor”
La resistividad aporta indicios muy valiosos cuando se integra con antecedentes geológicos, topografía y SPT. Aquí una guía rápida de tendencias típicas:
| Factor | Efecto en la Resistividad |
|---|---|
| Roca sana / Material seco | Valores más Resistivos |
| Suelos finos con humedad | Valores más Conductores |
| Sales disueltas | Bajan mucho la resistividad |
| Humedad | A mayor humedad, menor resistividad |
Para mayor precisión, a continuación se detallan los valores de referencia según la naturaleza del terreno:
| Naturaleza del terreno | Resistividad del terreno, en Ω·m |
|---|---|
|
Terrenos pantanosos Limo Humus Turba húmeda |
de algunas unidades a 30 20 a 100 10 a 150 5 a 100 |
|
Arcilla plástica Margas y Arcillas compactas Margas del Jurásico |
50 100 a 200 30 a 40 |
|
Arenas arcillosas Arena silícea Suelo pedregoso cubierto de césped Suelo pedregoso desnudo |
50 a 500 200 a 3.000 300 a 500 1.500 a 3.000 |
|
Calizas blandas Calizas compactas Calizas agrietadas Pizarras Roca de mica y cuarzo |
100 a 300 1.000 a 5.000 500 a 1.000 50 a 300 800 |
|
Granitos y gneiss procedente de alteración Granito y gneiss muy alterado |
1.500 a 10.000 100 a 600 |
Esto permite detectar cambios de estratos, zonas con humedad persistente o nivel freático y potenciales condiciones de salinidad.
7) Calidad del estudio: cómo influye el diseño del relevamiento
Tres factores controlan el detalle real: la densidad de muestreo, la resolución en profundidad y el diseño del relevamiento (grilla, orientación y longitud máxima).
Con pocas mediciones, la interpretación queda “gruesa”. Una grilla bien planificada permite ver continuidad lateral, anomalías localizadas y tendencias direccionales.
8) Aplicación clave en energía: puesta a tierra y seguridad
Además del valor geotécnico, la resistividad del suelo es crítica para proyectos energéticos como parques solares, eólicos, estaciones de transformación, industria con equipamiento sensible y BESS.
¿Por qué? Porque la resistividad define la capacidad del suelo para disipar corrientes (fallas, descargas atmosféricas, fugas), y con eso se evalúa la efectividad del sistema de puesta a tierra.
Un suelo muy resistivo puede aumentar riesgos de tensiones de paso y contacto, afectación a equipos y peligros para el personal. La medición sirve para dimensionar mallas de tierra y reducir la incertidumbre antes de construir.
9) Cierre: por qué medir resistividad vale la pena
La resistividad eléctrica es un método rápido, no invasivo y económicamente eficiente que permite entender el subsuelo más allá del punto del sondeo: brinda continuidad lateral, detecta humedad y define condicionantes eléctricos.
Y lo más importante: bien aplicada, no compite con el SPT: lo potencia. Ayuda a decidir mejor dónde explorar, qué esperar y cómo diseñar de forma segura.
¿Necesitás medir resistividad en tu obra o proyecto energético?
En LabGeo realizamos mediciones con metodología Wenner, interpretación técnica y recomendaciones integradas con geotecnia y puesta a tierra.
➡️ Contactanos y coordinamos el relevamiento en campo.Preguntas frecuentes (FAQ)
¿La geofísica puede reemplazar por completo a los sondeos SPT?
No. Es un error común pensar que uno elimina al otro. Los sondeos dan la verdad puntual (muestras físicas y resistencia), mientras que la geofísica aporta la continuidad lateral. Usar ambos reduce drásticamente el riesgo de encontrar "sorpresas" entre un pozo y el otro.
¿Por qué es obligatorio medir resistividad en parques solares o eólicos?
Porque la seguridad de la planta depende de la puesta a tierra. Sin una medición precisa de la resistividad, el diseño de la malla puede ser insuficiente (peligroso para el personal) o sobredimensionado (un gasto innecesario de cobre). Es clave para cumplir con las normativas de seguridad eléctrica.
¿Qué factores pueden "ensuciar" o alterar una medición en el campo?
Existen interferencias como tuberías metálicas enterradas, mallas de cercos perimetrales o cables de alta tensión cercanos que pueden desviar la corriente. En LabGeo planificamos el diseño del relevamiento para minimizar estos ruidos y asegurar datos limpios.
¿Es un estudio costoso comparado con una perforación?
Al contrario, la geofísica es económicamente muy eficiente. Permite cubrir grandes extensiones de terreno en poco tiempo sin movilizar maquinaria pesada, lo que la convierte en la mejor inversión inicial para optimizar el plan de exploración posterior.
