Por qué su edificio y el suelo
Hay una desconexión histórica entre quienes estudian el terreno y quienes calculan las estructuras. Esa desconexión tiene consecuencias reales: grietas, sobrecostos y, en casos extremos, fallas estructurales. En T&F Studio integramos los dos mundos.
Un edificio no flota en el vacío. Tampoco se apoya sobre una base rígida e inamovible. Se asienta sobre un material vivo, heterogéneo y deformable: el suelo. Y sin embargo, durante décadas, muchos proyectos de construcción se calculated exactamente como si ese suelo no existiera.
El resultado lo conocen bien quienes trabajan en obra: grietas diagonales que aparecen meses después de la entrega, columnas que se hunden más que otras, refuerzos costosos que nadie había presupuestado.
¿Qué significa que el suelo y la estructura "interactúen"?
Cuando se carga una estructura, el suelo cede. Al ceder, redistribuye las fuerzas que la estructura recibe. Y al redistribuirse esas fuerzas, la estructura sufre esfuerzos distintos de los que se diseñaron. Esto se llama Interacción Suelo-Estructura (ISE), y la ingeniería moderna la trata como un sistema único, no como dos problemas separados.
EN TÉRMINOS SIMPLES: Calcular una estructura sin datos reales del suelo es como diseñar los frenos de un auto sin saber el peso que va a cargar. Técnicamente posible, pero con márgenes de error que se pagan caro.

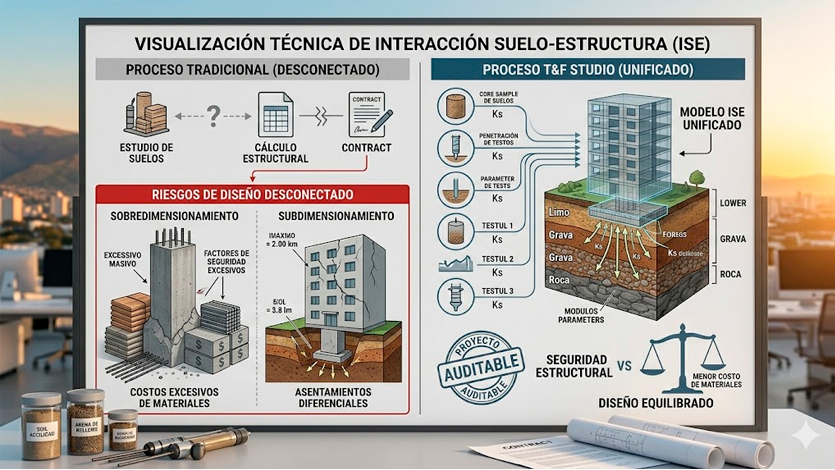

Dos errores que cuestan dinero
Cuando no se cuenta con un estudio geotécnico integral, el ingeniero calculista se ve forzado a tomar supuestos. Esos supuestos derivan en dos tipos de problemas de alto costo para la obra:
El parámetro que conecta el suelo con el software
Para que un programa de cálculo estructural entienda cómo va a ceder el terreno, existe un valor matemático clave llamado Coeficiente de Balasto (módulo de Winkler). En términos concretos: indica cuánta presión se necesita aplicar para que el suelo se hunda exactamente un centímetro.
Representa la "rigidez" del suelo. A mayor coeficiente, menor deformación ante la misma carga. Se obtiene de ensayos reales de laboratorio: penetración (SPT), triaxiales y edométricos. No es un número de tabla genérica: varía por lote, por profundidad y por estrato.
En T&F Studio no estimamos este coeficiente por tablas. Tomamos los resultados directos de los ensayos ejecutados por nuestro departamento de geotecnia (LabGeo) e introducimos módulos de deformación reales y estratificados en el software de cálculo por Método de Elementos Finitos (MEF). Esto nos permite simular, antes de iniciar la obra, cómo se distribuirán exactamente las tensiones entre la fundación y el terreno.
Qué cambia cuando ambas disciplinas trabajan juntas
En el modelo tradicional, el estudio de suelos lo hace una empresa y el cálculo estructural lo hace otra. Si durante el modelado se detecta que las cargas de una columna superan la capacidad del estrato superficial, el proyecto se detiene. Empieza la cadena de correos, los rediseños, las demoras.
En T&F Studio, esa comunicación es interna e inmediata. El flujo de trabajo integrado se ve así:
| # | Etapa | Descripción |
|---|---|---|
| 1 | Exploración geotécnica | LabGeo ejecuta los ensayos de campo y laboratorio. Se obtiene la estratigrafía real del lote. |
| 2 | Parametrización del modelo | Los datos duros del suelo se traducen en parámetros de deformabilidad para el modelo de cálculo. |
| 3 | Modelado estructural con suelo real | El departamento estructural carga el modelo MEF con los datos geotécnicos. La estructura y el suelo se simulan como un sistema conjunto. |
| 4 | Optimización en tiempo real | Si el modelo detecta un exceso de tensión, ambos equipos evalúan juntos la solución más económica: estabilizar el suelo, cambiar el sistema de fundación o diseñar pilotes. |
| 5 | Proyecto ejecutivo listo para construir | El cliente recibe una memoria de cálculo 100% auditable, con secciones optimizadas y sin margen de error oculto. |
El resultado no es solo mayor precisión técnica. Es un proyecto más económico, más rápido de ejecutar y con responsabilidades claras en cada etapa.
Preguntas frecuentes
¿No alcanza con usar valores estándar de suelo?
El suelo varía enormemente, incluso dentro de un mismo lote. Usar valores de catálogo puede significar diseñar una fundación ineficiente para un suelo blando —generando grietas a futuro— o excesivamente grande para un suelo firme, desperdiciando materiales sin ningún beneficio técnico.
¿Cómo impacta esto en el costo de materiales?
Al contar con datos exactos de resistencia y deformabilidad del terreno, se eliminan los coeficientes de incertidumbre. Eso permite optimizar las secciones de bases, vigas de fundación y columnas, reduciendo las toneladas de acero y los metros cúbicos de hormigón sin comprometer la seguridad.
¿Qué tipo de obras se benefician de este enfoque?
Cualquier obra donde el costo de los cimientos sea relevante: naves industriales, edificios de más de dos plantas, plantas de energía solar, galpones logísticos, torres y estructuras especiales. En obras pequeñas, el beneficio es menor pero sigue presente.
¿Qué software utilizan para el modelado?
Usamos plataformas de Método de Elementos Finitos (MEF) que permiten simular el comportamiento tridimensional de la estructura —en hormigón armado o perfilería metálica— trabajando en conjunto con el modelo estratigráfico real del subsuelo.
¿Qué entregables recibe el cliente al final del proceso?
Un proyecto ejecutivo completo: informe de estudio de suelos, memoria de cálculo estructural con ISE incorporada, planos de fundación y superestructura, y especificaciones técnicas para licitación o construcción directa.
