En T&F Studio, la selección entre ambos sistemas jamás responde a preferencias constructivas arbitrarias, costumbres de los contratistas o estimaciones empíricas. La decisión se fundamenta en un análisis matemático riguroso que cruza la magnitud de las descargas de la superestructura con la capacidad portante y la deformabilidad del subsuelo, parámetros obtenidos directamente de los ensayos geotécnicos.
Elegir el sistema incorrecto implica, en el mejor de los casos, un desperdicio millonario en materiales de obra; en el peor, la aparición de patologías estructurales irreversibles.
Zapatas Aisladas: Eficiencia estructural en suelos de alta competencia
Las zapatas aisladas son elementos estructurales puntuales, generalmente de geometría cuadrada o rectangular, construidos en hormigón armado. Su función es recibir la carga concentrada de una sola columna y disiparla en el terreno subyacente ensanchando la base de apoyo, reduciendo así la tensión transmitida al suelo.
Desde la perspectiva financiera y logística de la obra civil, este sistema es siempre la primera opción a evaluar por su alta eficiencia económica, ya que minimiza los volúmenes de excavación y reduce drásticamente el consumo global de hormigón. Sin embargo, su aplicación está estrictamente condicionada a la existencia de dos factores geológicos innegociables:
-
Capacidad Portante Elevada:
El suelo de desplante debe ofrecer una alta tensión admisible (usualmente exigida por encima de 1.5 a 2.0 kg/cm²). Si el suelo es de baja resistencia, las zapatas tendrían que ser de dimensiones tan colosales para no hundirse que terminarían tocándose entre sí, anulando su viabilidad geométrica y económica.
-
Homogeneidad Estratigráfica Absoluta:
El terreno no debe presentar variaciones bruscas de compresibilidad dentro del área de la huella del edificio. Si una zapata se asienta sobre un estrato firme y la zapata contigua lo hace sobre un bolsón de suelo más blando, se producirá un asentamiento diferencial. Al no estar rígidamente vinculadas en toda su superficie, estas diferencias de nivel fracturarán los muros y vigas superiores casi de inmediato.
En escenarios donde existen cargas laterales considerables (esfuerzos de viento a gran escala o solicitaciones sísmicas), la ingeniería de T&F Studio diseña vigas riostras (o vigas de atado) para vincular las zapatas entre sí a nivel de fundación, garantizando que todo el conjunto trabaje de manera solidaria frente a desplazamientos horizontales.

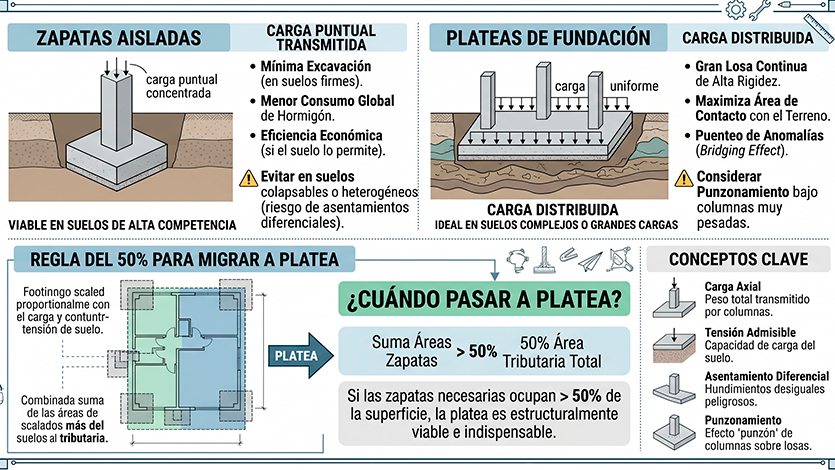

Guía Visual: Criterios Estructurales de Selección
Análisis comparativo basado en la interacción entre carga axil y capacidad portante del subsuelo.
Plateas de Fundación: La respuesta estructural integral ante suelos complejos
Cuando el proyecto se emplaza sobre perfiles estratigráficos desfavorables —como los limos loéssicos colapsables o los horizontes de arcillas expansivas, patologías sumamente comunes en la Región Centro del país— o cuando las cargas del edificio (silos, maquinarias pesadas, edificios de múltiples niveles) son excepcionalmente altas, las zapatas aisladas quedan automáticamente descartadas. Si la sumatoria del área de las zapatas necesarias supera el 50% de la superficie total en planta del edificio, el diseño estructural debe migrar indefectiblemente a una Platea de Fundación.
Una platea es una losa de hormigón armado continua y de gran rigidez que abarca toda la huella de la estructura. Su objetivo físico fundamental es maximizar el área de contacto con el terreno para minimizar al extremo la presión unitaria (kg/cm²) transmitida.
Desde la perspectiva del cálculo por Elementos Finitos en T&F Studio, la platea ofrece ventajas insustituibles para la seguridad del proyecto:
Bridging Effect
Gracias a su altísima rigidez flexional bidireccional, la platea tiene la capacidad de absorber esfuerzos de flexión severos y "puentear" zonas localizadas de suelo blando o heterogéneo. Fuerza a que toda la estructura se asiente de manera monolítica y uniforme, previniendo por completo la fisuración de la superestructura.
Control de Punzonamiento
En edificios pesados, las columnas ejercen un efecto de "punzón" concentrado sobre la losa de fundación. Mediante cálculos de corte y tensiones tangenciales, nuestro equipo define el espesor exacto que debe tener la platea, o la necesidad de incorporar ábacos y armaduras de corte específicas para evitar que la columna perfore la fundación.
Diseñar una platea de fundación no consiste en verter hormigón indiscriminadamente sobre una malla de acero estándar. El verdadero desafío de la ingeniería estructural de excelencia es lograr la máxima rigidez del sistema con el menor costo de materiales posible para el inversor.
Mediante la modelación computacional iterativa, T&F Studio analiza las isolíneas de tensión en toda la superficie de la platea. Esto nos permite determinar con precisión milimétrica el espesor óptimo de la losa general, evaluar la necesidad de incorporar vigas invertidas (nervaduras) para aumentar el momento de inercia en ejes críticos, y detallar los planos de armado (despiece) para concentrar el acero de refuerzo únicamente en las zonas donde la tracción lo exige, evitando sobrecostos y desperdicios en la etapa de ejecución.
Preguntas frecuentes
¿Qué sistema es más económico: construir con zapatas aisladas o con una platea de fundación?
Si el estudio geotécnico confirma que el suelo es firme, homogéneo y de excelente calidad, las zapatas aisladas resultan considerablemente más económicas debido al ahorro sustancial en volúmenes de hormigón, acero y movimientos de suelo. Sin embargo, si el terreno es blando o problemático, intentar construir con zapatas aisladas resulta estructuralmente inviable y altamente riesgoso, haciendo de la platea la única opción técnica y financieramente segura a largo plazo.
¿Cómo determina el ingeniero calculista qué tipo de fundación debe utilizar el proyecto?
El ingeniero estructural toma la decisión cruzando dos variables fundamentales en su software: la "bajada de cargas" del edificio (el peso total estático y dinámico que desciende por las columnas) y la "tensión admisible" del suelo (el límite de rotura del terreno entregado por el estudio de suelos). En base al cálculo de presiones de contacto y la estimación de asentamientos a largo plazo, se define el sistema óptimo.
¿Qué es el esfuerzo de "punzonamiento" en una platea de fundación?
Es el esfuerzo de corte localizado, de altísima intensidad, que ejerce la base de una columna muy cargada sobre la losa de fundación. Si la platea no cuenta con el espesor calculado correctamente o carece de la armadura transversal adecuada, la columna puede llegar a atravesar la losa por cizallamiento, desencadenando un colapso estructural.
¿Es viable construir una platea de fundación sobre un terreno rellenado artificialmente?
Sí, es completamente viable, siempre y cuando el relleno esté conformado por material seleccionado (suelos granulares o limos estabilizados, libres de materia orgánica o escombros) y haya sido compactado en capas bajo estrictos controles de laboratorio (mediante Ensayos Proctor y verificación con Cono de Arena en campo). La platea distribuirá uniformemente las cargas del edificio sobre esta plataforma estructuralmente mejorada.
