Patologías de Construcción:
El síntoma no es la enfermedad
Los síntomas —grietas, puertas que no cierran, pisos desnivelados— son la expresión de un desequilibrio entre la estructura, la fundación y el suelo. Tratar el síntoma sin entender su origen no resuelve el problema: solo lo pospone.
Las patologías de construcción asociadas a movimientos de fundación son, en su mayor parte, procesos que llevan tiempo desarrollándose antes de hacerse visibles. Cuando aparecen las primeras fisuras, el mecanismo causal generalmente lleva meses o años en curso. Esto tiene implicancias directas sobre el diagnóstico: no alcanza con registrar lo que se ve, es imperativo reconstruir lo que ocurrió.
En T&F Studio, el diagnóstico de asentamientos diferenciales integra tres líneas de análisis en simultáneo: el comportamiento de la estructura, las características del suelo de fundación y la historia hídrica del entorno inmediato. Ninguna de las tres es suficiente por sí sola.

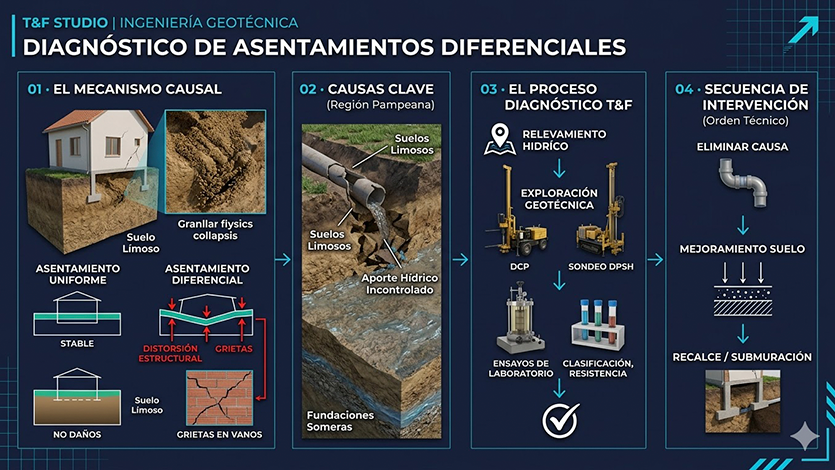

01 · Asentamiento diferencial: El Mecanismo
Todo suelo se comprime bajo carga. Cuando esa compresión es uniforme en toda la superficie de apoyo de una estructura, el sistema desciende en bloque y no se generan daños.
El problema surge cuando la compresión es desigual: un sector de la fundación desciende más que otro, forzando a la estructura a deformarse para compatibilizar esos desplazamientos relativos. Esa deformación impuesta genera esfuerzos de tracción y corte en zonas que, en el diseño original, no estaban previstas para recibirlos.
Para tener en cuenta: La orientación e inclinación de las fisuras contiene información diagnóstica crítica. Una fisura diagonal ascendente hacia un sector indica que ese sector bajó respecto al opuesto. El patrón conjunto de fisuras en planta permite inferir qué zona de la fundación está cediendo y en qué dirección.
02 · Señales e Indicadores de Campo
El relevamiento inicial busca construir un mapa completo de manifestaciones patológicas. Cada indicador se registra, se mide y se interpreta en relación con los demás. Los síntomas más frecuentes que evaluamos son:
Fisuras diagonales o escalonadas
Las escalonadas siguen las juntas de mortero (plano de menor resistencia). Las diagonales atraviesan los ladrillos, indicando esfuerzos más bruscos o estructuras más rígidas.
Aberturas que no cierran
El marco se deformó porque el vano se distorsionó. Es uno de los indicadores más tempranos, apareciendo incluso antes de que las fisuras sean visibles en el muro.
Pisos desnivelados
En pisos de mosaico o porcelanato, la separación de juntas es evidente; en carpetas o pisos continuos aparecen fisuras largas de apertura variable.
Separación de muros o losas
Evidencia movimientos relativos y desprendimientos entre partes de la estructura que fueron diseñadas para trabajar de manera solidaria.
Pisos levantados o abombados
Suele ser un claro indicador de presión de agua subsuperficial constante, presencia de suelo expansivo (arcillas), o la combinación de ambos factores.

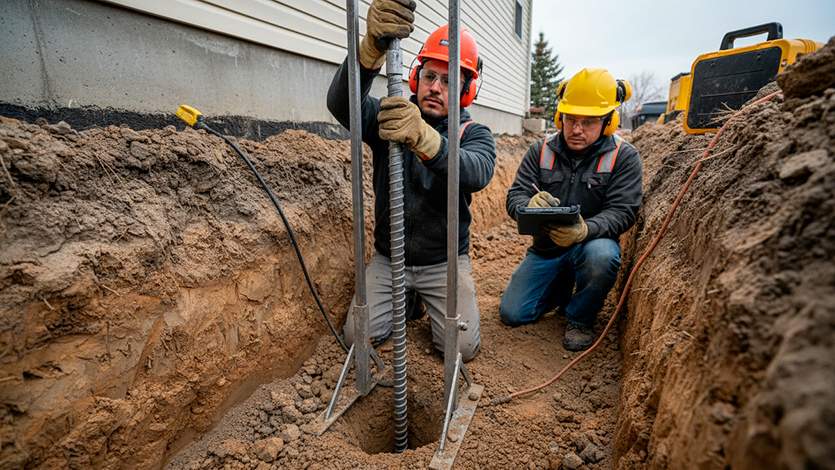

Inspección de campo: En ausencia de estudios previos, el sondeo de penetración dinámica (DPSH) permite obtener el perfil del terreno de fundación en profundidad.
03 · El Proceso Diagnóstico Integral
El diagnóstico correcto no se basa en una sola prueba, sino en el cruce de información de distintas fuentes:
Análisis de la vivienda y su historia
El año de construcción, los sistemas existentes y la existencia de planos condicionan la interpretación. Las construcciones anteriores a los 70 suelen apoyar sobre fundaciones de mortero ciclópeo someras. Las modernas trabajan con zapatas o vigas de hormigón armado. Ante un mismo movimiento, responden diferente.
Relevamiento hídrico exterior (La clave oculta)
El agua es el factor causal más frecuente. Evaluamos bajadas pluviales rotas, pendientes convergentes hacia la vivienda, escorrentías superficiales, y trazados de instalaciones sanitarias buscando pérdidas de larga data. En la mayoría de los casos, el problema no está en la estructura original, sino en el agua que llega al suelo de forma sostenida.
Ensayos de Laboratorio
Se toman muestras de suelo en la zona afectada y en una zona de referencia alejada. El laboratorio procesa estas muestras para evaluar:
Humedad Natural
Confirma el aporte hídrico localizado al comparar la muestra de la zona afectada con la muestra de referencia sana.
Granulometría (Tamiz 200)
Determina la proporción de finos (limos y arcillas). A mayor proporción de finos, mayor pérdida de capacidad portante al saturarse.
Límites de Atterberg
Definen el rango de humedad en el que el suelo presenta comportamiento plástico o líquido, perdiendo su resistencia estructural.
Ensayos Complementarios
Uso de edómetros para medir el potencial de colapso, o análisis triaxiales para caracterizar la resistencia al corte del terreno saturado.
04 · El error más frecuente y costoso
El patrón que más encontramos en Córdoba y la región es: Fundación superficial + Suelo limoso + Agua no controlada.
Reparar fisuras, inyectar fundaciones o recalzar una estructura sin resolver primero la fuente de agua es intervenir sobre un sistema que sigue moviéndose. Hemos relevado casos donde intervenciones técnicamente correctas fallaron en meses porque la causa de fondo (el agua) nunca fue eliminada.
05 · Secuencia Estratégica de Intervención
En T&F Studio planteamos las soluciones en un orden estricto. Invertir esta secuencia es el error más costoso en la remediación civil.
| Etapa | Acción y Objetivo | Aplicación |
|---|---|---|
| 1. Control Hídrico | Reparación de pluviales, corrección de pendientes. Monitoreo con testigos de yeso. | Siempre. Es el paso cero e innegociable. |
| 2. Mejoramiento del Suelo | Si el suelo estabilizado no soporta la carga, se estabiliza con cal/cemento o inyección de lechada. | Según lo indique el diagnóstico geotécnico. |
| 3. Recalce y Submuración | Construcción de nuevo sistema de fundaciones compatible con el esquema original de cargas. | Casos de daño estructural grave. |
| 4. Demolición Parcial | Reconstrucción técnica del sector cuando el daño estructural es irreversible. | Casos extremos evaluados profesionalmente. |
El proceso completo no admite atajos. Desde el diagnóstico inicial hasta la confirmación de estabilización, el acompañamiento profesional continuo es lo que garantiza un resultado seguro y definitivo.
Preguntas frecuentes sobre patologías (FAQ)
¿Por qué aparecen grietas diagonales en las paredes?
Suelen indicar un asentamiento diferencial. Esto significa que una parte de los cimientos descendió más que la otra, forzando a la pared a deformarse y generar esfuerzos de tracción que rompen los ladrillos o el mortero en forma de escalera.
¿Es suficiente con sellar la fisura y volver a pintar?
No. Tapar la grieta es tratar solo el síntoma superficial. Si no se resuelve la causa de fondo (que generalmente es la pérdida de resistencia del suelo por exceso de humedad), la estructura seguirá moviéndose y la grieta volverá a aparecer en pocos meses.
Si las puertas no cierran, ¿debo llamar a un carpintero o a un ingeniero?
Si varias aberturas de la casa comienzan a trabarse o descuadrarse al mismo tiempo, es un indicador temprano de distorsión estructural. Antes de cepillar la puerta (que arruinará el marco), lo recomendable es que un ingeniero evalúe si hay un movimiento de la fundación.
¿Cómo solucionan un problema de hundimiento?
La intervención tiene un orden estricto: 1) Eliminar la fuente de agua que está ablandando el terreno. 2) Mejorar la capacidad portante del suelo si es necesario. 3) Solo al final, si el daño es grave, se realiza un recalce o submuración de la estructura.
¿Tu estructura presenta signos de asentamiento?
Un diagnóstico temprano evita daños irreversibles y reduce drásticamente los costos de reparación. En T&F Studio combinamos análisis estructural y geotécnico para darte una solución definitiva.
